# Manual de Usuario – Editor 3D de Cubiertas
## Cargar Ficheros
- **Abrir DXF**: Selecciona un DXF e impórtalo.
*El plano solo se mostrará en vista ortogonal superior para facilitar el trabajo.*
- **Capas DXF**: Gestiona la visibilidad de las capas del archivo DXF.
- **Guardar**: Guarda el estado actual del proyecto en formato JSON.
- **Abrir escena**: Carga un proyecto guardado previamente.
## Gestión de Capas DXF
1. Haz clic en **Capas DXF**.
2. Aparece una ventana con todas las capas:
- Nombre y número de objetos.
- Interruptores para **mostrar/ocultar** capas.
- Botones **Mostrar Todo** y **Ocultar Todo**.
3. Cierra la ventana con **✕**.
## Cámara
- **Alternar Cámaras**: Perspectiva ↔ ortogonal.
- **Rotación**: Botón izquierdo + arrastrar.
- **Desplazamiento (pan)**: Botón derecho + arrastrar
- **Zoom**: Rueda del ratón.
## Generar
- **Delimitar Zona**: Haz clic en **todos los bordes** de la pieza hasta cerrar el contorno.
*(Mantén `Shift` para ocultar el "cuadradito" amarillo y poder clicar en cualquier punto).*
- **Crear Sumidero**: Elige la zona y haz clic donde colocar el sumidero.
- **Crear Pendientes**: Basta con hacer clic **en el punto al que debe ir la pendiente**; se conecta automáticamente al sumidero de la pieza.
- **Establecer Altura**: Define alturas específicas para cada esquina y crea pendientes personalizadas.
- **Crear Cuña**: Crea piezas especiales tipo cuña seleccionando puntos alrededor de la zona a conservar.
## Herramientas

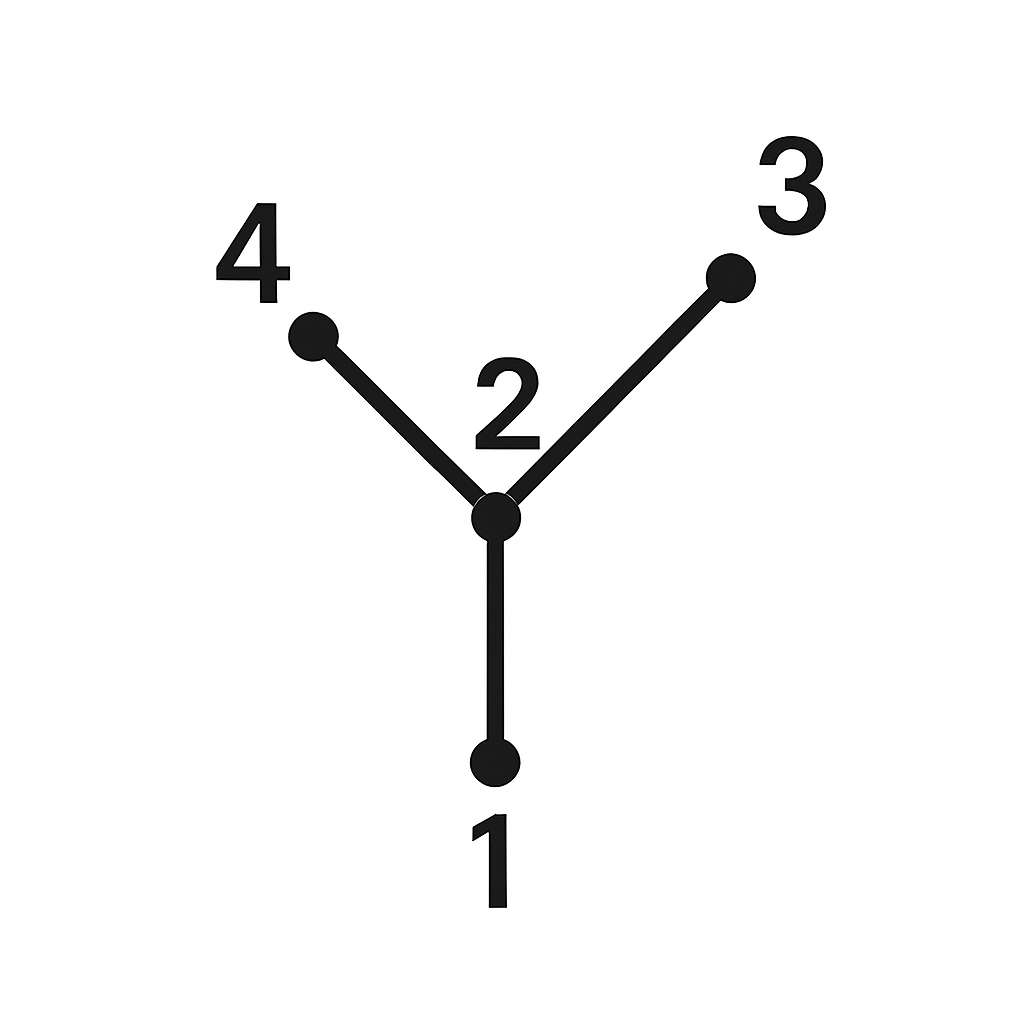

- **Crear Pieza Extra**: Dibuja la pieza **en el orden indicado** (ver imagen); el ratón debe permanecer **encima de la pieza base** en cada clic.
- **Crear Agujero**:
1. Pulsa **Crear Agujero** y responde "Sí" en el prompt.
2. Haz clic en la **pieza que quieres agujerear** (no sobre la pieza extra) y confirma "Sí" de nuevo.
3. Dibuja el perímetro del hueco, manteniendo siempre el ratón encima de la pieza.
- **Cortar**: Selecciona la pieza, ajusta la rejilla y pulsa **CORTAR**.
- **Limpieza DXF**: Dibuja un rectángulo para eliminar textos o rellenos.
- **Eliminar DXF**: Rectángulo para borrar elementos DXF.
- **Eliminar Objetos**: Lista todos los objetos creados para borrarlos individualmente.
- **Regenerate**: Tras un corte erróneo o cambio de idea, pulsa **Regenerate** y luego haz clic en la pieza; podrás volver a crear agujeros o cortes desde cero.
## Exportar
- **Descargar plano**: Exporta la vista actual como archivo PDF.
- **Exportar despiece**: Genera un ZIP con cada pieza como STL independiente.
- **Exportar Excel**: Crea un archivo Excel con información detallada de todas las piezas:
- Matrícula, dimensiones (largo, ancho, alto)
- Área en m² y volumen en m³
## Ejemplo Completo de Creación de Pieza
1. **Importar DXF** con **Abrir DXF**.
2. **Gestionar capas** (mostrar/ocultar).
3. **Eliminar** lo innecesario (opcional).
4. **Delimitar zona** cerrando el perímetro.
5. **Crear sumidero** dentro de la zona.
6. **Crear pendientes** seleccionando el punto destino (auto-conexión al sumidero).
7. **Crear pieza extra** con los 4 clics mostrados en la imagen, ratón siempre sobre la pieza base.
8. **Crear agujero** dentro de la pieza (ratón sobre la pieza, no sobre la extra).
9. **Cortar** la pieza (opcional).
10. Si algo sale mal, usa **Regenerate** y repite agujeros o cortes.
11. **Exportar despiece** para obtener los STL o **Exportar Excel** para el informe.
